원래 장소:
중국
브랜드 이름:
Hengli
인증:
Iso2000
모델 번호:
LG10
연락주세요
| No. | 이름 | LG10H | |
| 1 | 쉘 OD(mm) | 10~25 | mm |
| 2 | 쉘 WT(mm) | 0.9--4 | mm |
| 3 | 쉘 길이(mm) | 2500--5000 | mm |
| 4 | 완성된 튜브 OD(mm) | 7~16 | mm |
| 5 | 완성된 튜브 WT(mm) | 0.7~2 | mm |
| 6 | 완성된 튜브 길이(m) | 20 | m |
| 7 | 밀 스트로크 빈도 시간/분 | 80~180 | 시간/분 |
| 8 | 롤링 밀 버스의 스트로크(mm) | 392 | mm |
| 9 | 공급 길이(mm) | 1~6 | mm |
| 10 | 회전 각도 | 52° | |
| 11 | 롤 직경(mm) | 151 | mm |
| 12 | 전력(KW) | 45 | KW |
| 13 |
연속 롤링 |
있음 |
LG10H 콜드 필거 밀 장점:
낮은 유지 보수 비용
쉬운 작동(한 사람이 두 대의 장비를 작동할 수 있음)
극도로 높은 수율(60%에서 150%까지 향상)
낮은 고장률(서보 구조)
고정밀 제품
LG10H 콜드 필거 밀 장비 설명

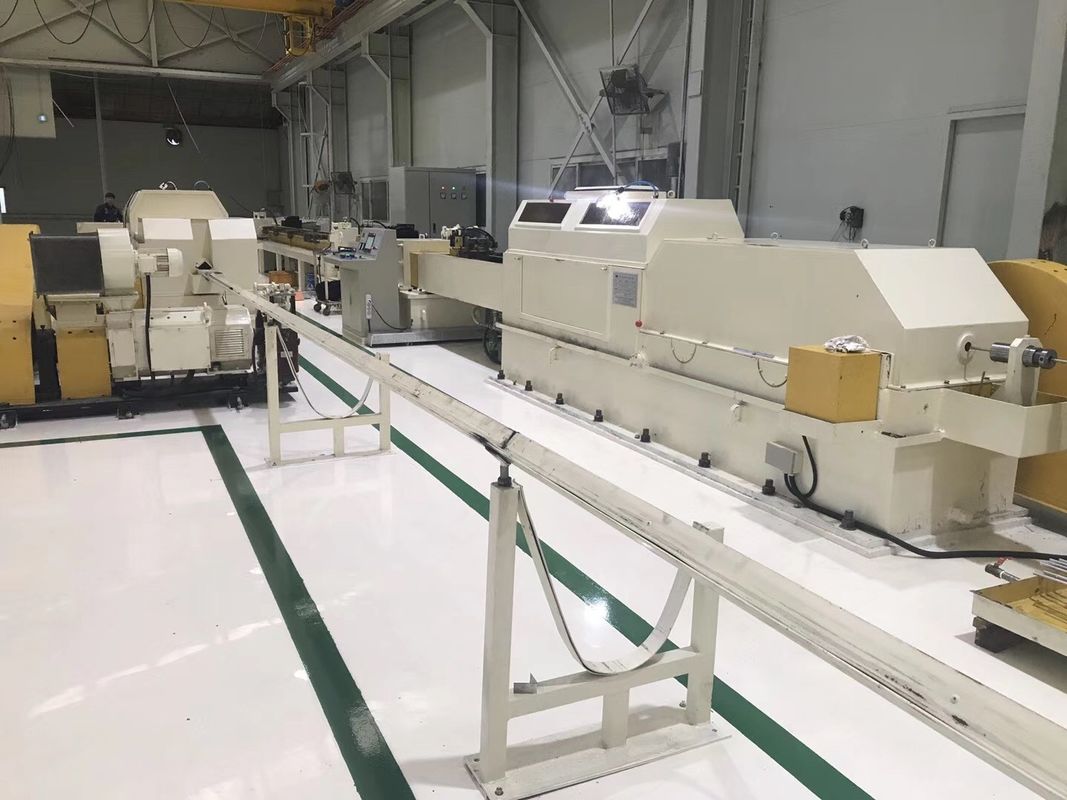

이 밀은 주로 주 동력 장치, 주 구동 케이스, 새들, 스탠드 베이스, 빌렛 척, 캐리지 #1 및 #2, 밀 베드 #1 및 #2, 공급 및 회전 케이스 #1 및 #2, 중간 베드, 맨드릴 척 등으로 구성됩니다.
주 동력 장치의 전력은 주로 모터를 통해 공급됩니다. 주 구동 장치는 새들에 동력을 전달하는 구동 구조를 포함합니다. 새들은 왕복 방식으로 움직여 제품의 롤링을 구동합니다. 스탠드는 새들의 작업 플랫폼입니다. 빌렛 척은 빌렛을 회전시키는 데 사용됩니다. 캐리지는 빌렛을 앞으로 구동하는 데 사용되며, 밀 베드는 캐리지의 작업 플랫폼입니다. 공급 및 회전 케이스는 장비의 핵심 부분이며, 서보 모터는 빌렛의 회전 및 공급을 제어하는 데 사용됩니다. 중간 베드, 캐리지 #2, 밀 베드 #2, 공급 및 회전 케이스 #2, 맨드릴 척 #2를 포함하는 연속 공급 및 롤링 장치는 연속 공급 및 롤링 시스템의 중요한 부분입니다. 맨드릴 척은 주로 맨드릴을 회전시키는 데 사용됩니다.
기술 문서
기계의 모든 라벨과 레이아웃 도면, 전기 다이어그램, 작동 매뉴얼은 영어로 제공되며 기계 운송 후 제조업체에서 제공합니다.
회사 소개:
Zhangjiagang Hengli Machinery Co.,Ltd는 야금 기계, 식품 기계 및 비표준 기계 등을 개발 및 생산하는 전문 회사입니다. 다양한 시리즈의 모델은 LG 시리즈 및 LD 시리즈 냉간 압연 파이프 밀, 교정기 및 냉간 인발기 등의 선택에서 귀하의 요구 사항을 충족할 수 있습니다.
